Inspectie en OES-onderzoek historische brug

Eind vorig jaar voerden we in opdracht van een gemeente een visuele inspectie en materiaalonderzoek uit aan een brug uit 1888. Vanwege geplande aanpassingen aan de brug, was de gemeente voornemens om een herberekening te maken. Om de gemeente van de nodige input voor deze herberekening te voorzien, kregen onze meetspecialisten de opdracht om een aantal gegevens van de constructie te achterhalen.

Visuele inspectie en materiaalonderzoek

Allereerst diende de chemische samenstelling van het staal achterhaald te worden. Uit deze chemische samenstelling volgt een koolstofequivalent (CE), wat bepalend is voor de lasbaarheid van het staal. Daarnaast diende het type staal bepaald te worden en ten slotte was de gemeente benieuwd naar de sterkte van het staal.

Om de chemische samenstelling van het staal en het type inzichtelijk te maken, werden twee onderzoeksmogelijkheden aan de gemeente voorgelegd. Zo werd de optie tot het uitnemen van een monster (oftewel een stuk uit de brug) gepresenteerd. Het nadeel van deze vorm van destructief onderzoek is echter dat een deel van de brug beschadigd zou raken. Daarom was ons voorstel aan de gemeente om onderzoek door middel van optische emissie spectrometrie (OES) te doen. Met deze onderzoeksmethode is het mogelijk om op een non-destructieve wijze de chemische samenstelling van het staal te bepalen. Om deze reden koos de gemeente voor deze methode.

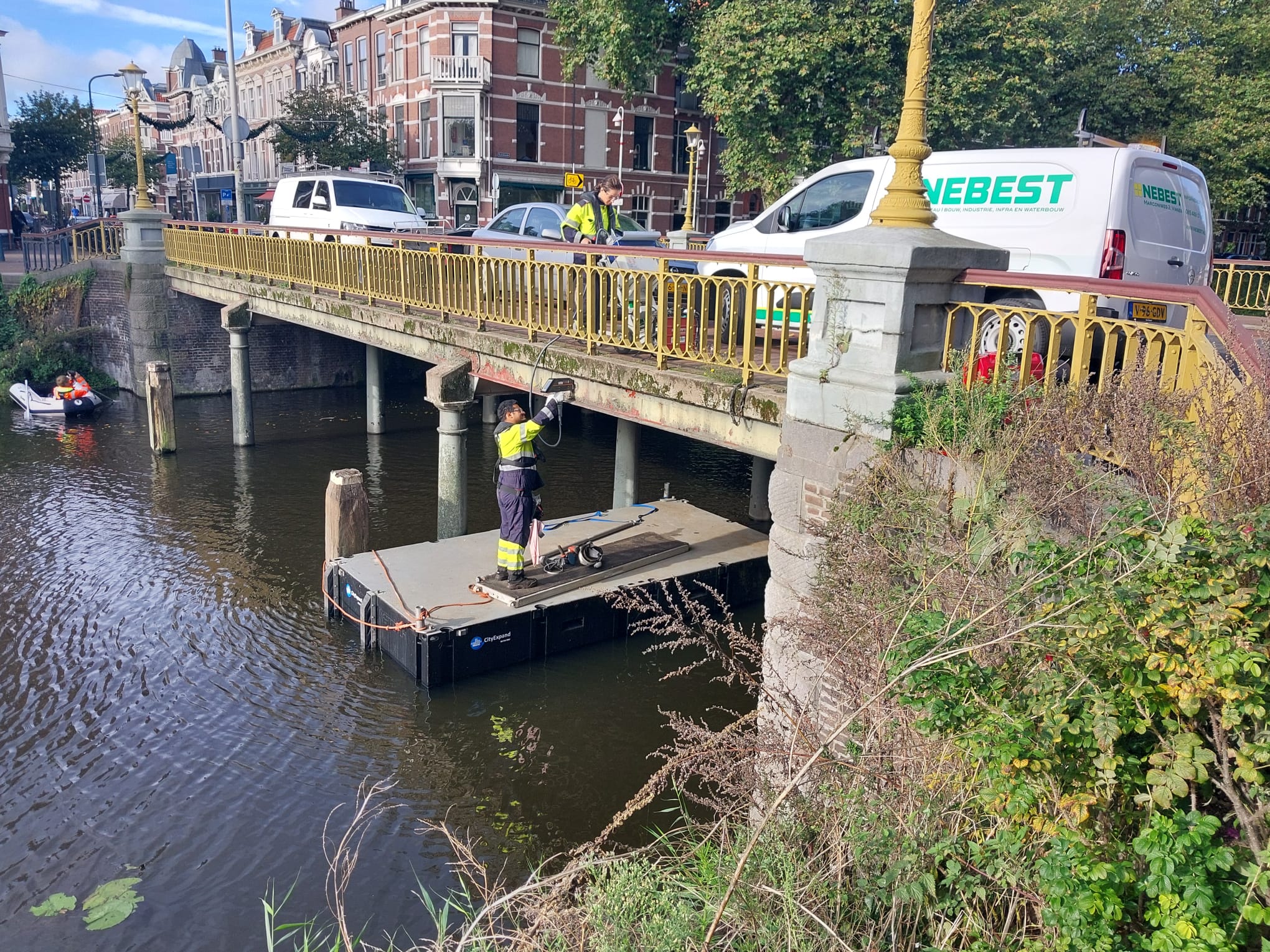

OES-onderzoek op locatie

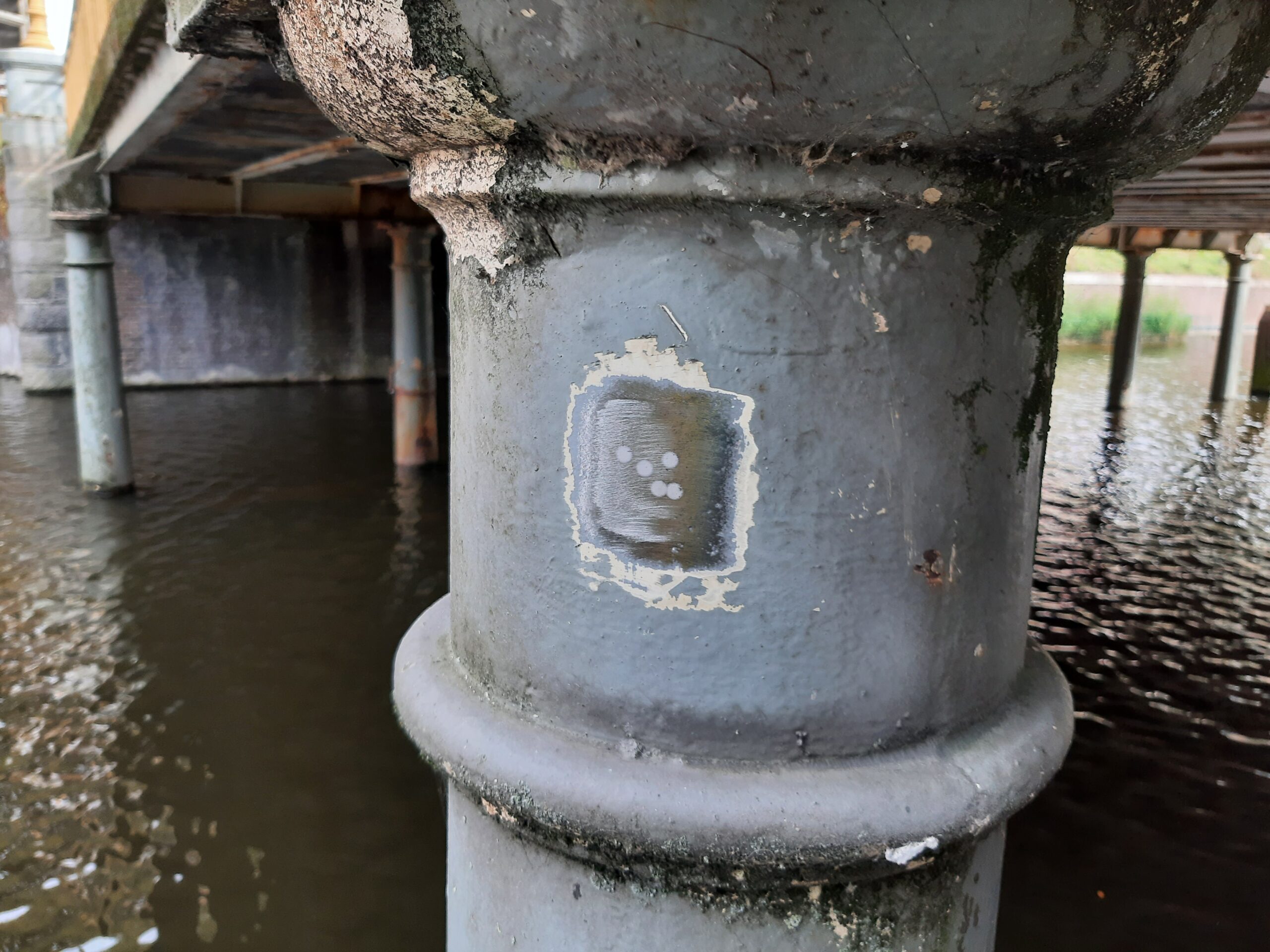

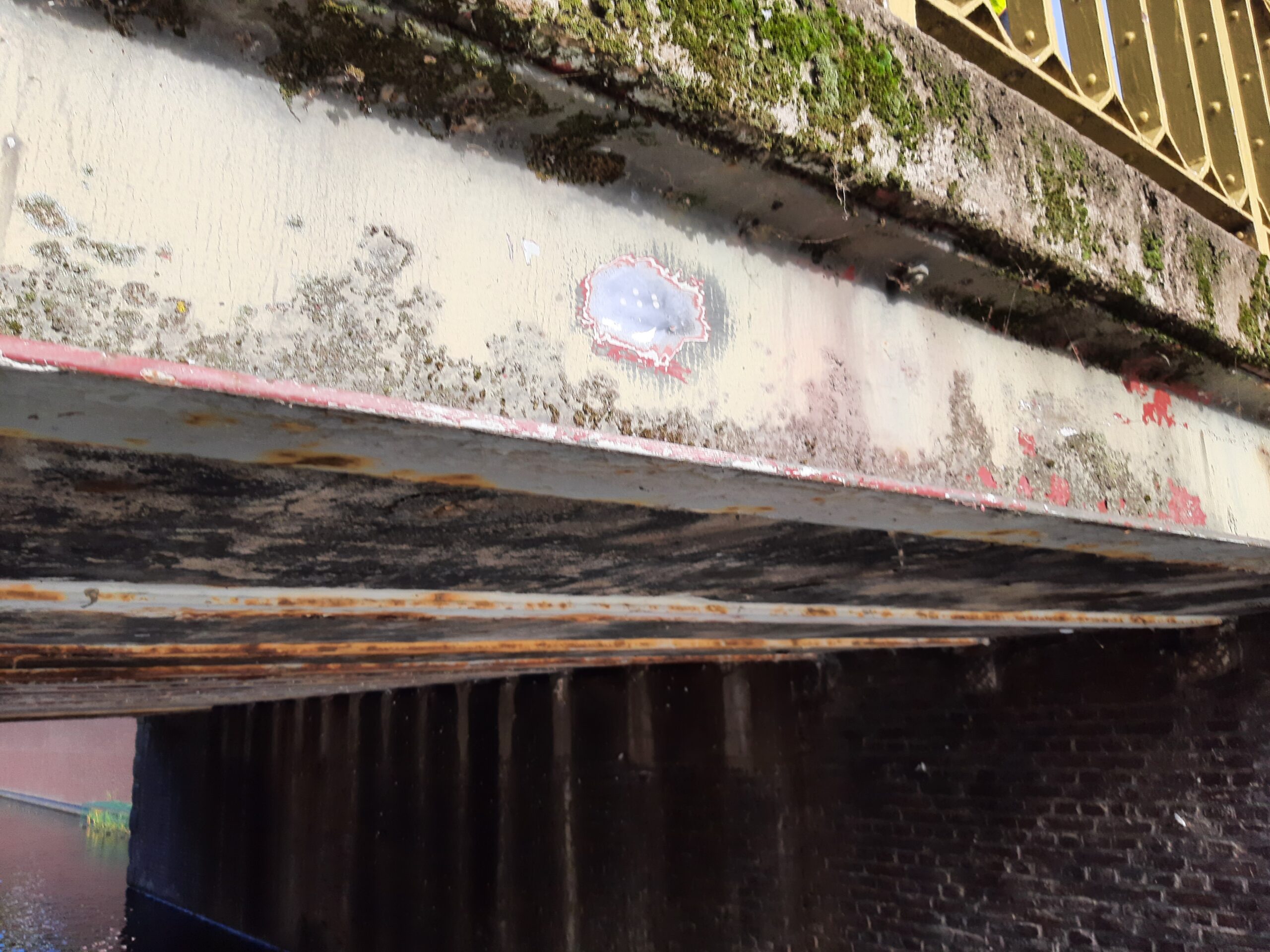

Na het vaststellen van het plan van aanpak voerden twee van onze specialisten het OES-onderzoek op locatie uit. Uit de resultaten bleek dat de brug bestaat uit twee verschillende staalsoorten. Zo zijn de ondersteuningskolommen van gietijzer gemaakt en bestaan de langsliggers uit oud, ongekalmeerd staal.

Met de resultaten van dit onderzoek konden we de nodige input voor de herberekening aan de gemeente leveren. Daarnaast werd duidelijk bij welke profielen voorzorgsmaatregelen nodig zijn bij eventuele laswerkzaamheden tijdens de aanpassingen aan de brug.
